Exercice 08
Mise en réseau de machines virtuelles
Dans cet exercice, nous mettrons en place le nécessaire pour que vous puissiez mettre en réseau un ordinateur sous Windows 11.
Préalables
Vous aurez évidemment d'une première machine virtuelle sous Windows 11. Vous aurez également besoin d'une seconde machine virtuelle qui fera office de passerelle pour votre réseau. Je peux vous fournir cette machine via notre canal Teams, dans le dossier _VMs.
Schéma
Mise en place
D'abord, importez les deux machines virtuelles dans votre hyperviseur. Une fois les machines virtuelles bien importées, nous aurons quelques modifications à faire sur celles-ci.
Configuration de la passerelle

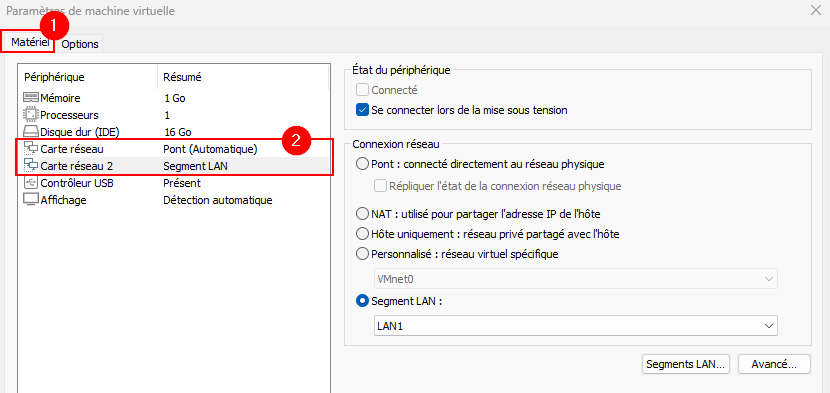

Dirigez-vous dans les paramètres de votre machine virtuelle (passerelle). Modifiez les cartes réseaux comme suit:
Ici, vous remarquerez qu'une machine virtuelle sous VMWare Workstation peut posséder plusieurs cartes réseau (je n'ai pas testé le maximum, mais je me suis déjà rendu à six). Pour notre passerelle, nous aurons besoin de deux cartes réseaux:
👉 Une première carte branchée au Web.
👉 La seconde pour notre réseau interne.
N'oubliez pas! La passerelle agit comme un échangeur entre deux autoroutes. Elle permet au traffic de passer d'une route à l'autre. Pour y arriver, la passerelle a forcémment besoin d'être reliée à ces deux routes.
Interface 1 - Accès par pont
L'interface #1 est notre lien vers le web. Utilisez donc le mode d'accès réseau nommé « Pont (Automatique) ». Ce mode d'accès permet de relier une machine virtuelle directement sur le même réseau que votre machine physique. Dans le cas présent, c'est comme si vous reliiez votre passerelle directement sur le réseau du cégep.
Interface 2 - Segment LAN
Pour l'interface #2, nous utiliserons le mode d'accès réseau nommé « Segment LAN ». Ce mode crée un commutateur (switch) virtuel au sein de votre ordinateur. Cela permet de créer des réseaux virtuels que seuls vos machines virtuelles pourront joindre. Vous devrez donner un nom à cette interface, dans mon cas, je l'ai nommé LAN1:
À partir d'ici, votre passerelle est prête. Allons maintenant configurer votre machine virtuelle sous Windows 11.
Configuration de votre client

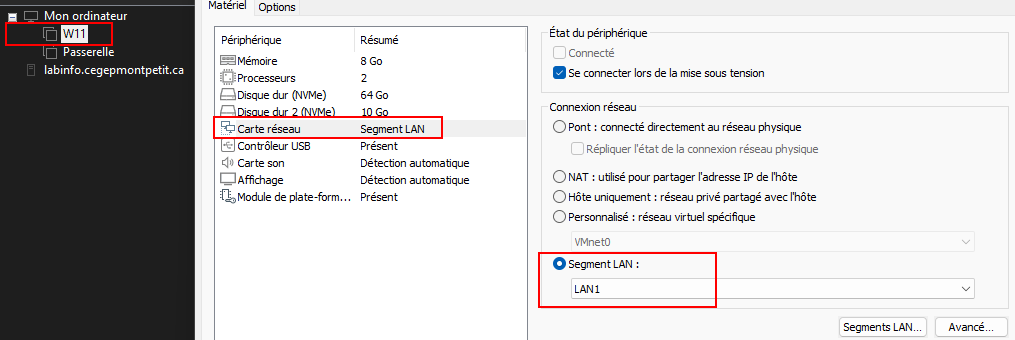

Dirigez-vous dans les mêmes configurations expertes de votre machine virtuelle sous Windows 11. Faites passer l'interface réseau en mode d'accès « Segment LAN » et utilisez exactement le même nom que vous avez utilisé sur la carte du même type de votre passerelle. Pour rappel, j'avais utilisé le nom LAN1 dans mon cas.
Démarrage des machines
Nous sommes désormais prêts à démarrer nos machines virtuelles. Démarrez donc celles-ci. Prenez note qu'il est normal que vous n'ayez pas d'interface graphique dans votre passerelle car il s'agit d'un serveur Linux. Néanmoins, lorsque le serveur aura terminé de démarrer, il vous affichera des informations essentielles. Prenez en note l'adresse du serveur vis-à-vis la ligne LAN
Configuration Windows
Vous n'obtiendrez pas de configuration IP automatiquement lorsque vous démarrerez Windows...Il fallait bien que je vous fasse travailler un peu 😉. Par contre, dans la théorie, nous avons vu comment configurer une adresse IP manuellement dans Windows. C'est donc à vous de jouer maintenant. Voici les informations que vous avez en mains:
| Item | Valeur |
|---|---|
| Adresse de la passerelle | Vous l'avez obtenu sur l'écran de démarrage de la passerelle |
| Adresse IP | Il vous faut la déterminer. Vous avez l'adresse de la passerelle et le masque pour vous aider. |
| Masque de sous-réseau | 255.255.255.0 |
| Dns Primaire | La passerelle sera aussi votre serveur DNS |
| Dns Secondaire | Aucun |
Vous avez terminé et ça fonctionne ? Excellent travail! Et si vous mettiez en place un deuxième client sous Windows 11 ? Pensez-vous être capable de faire en sorte que les deux clients puissent s'envoyer des paquets de type PING ? 🔥
