Laboratoire 10
Préparation de serveurs multiples pour clustering
Préalables ✅
- Avoir consulté la théorie en lien avec ce cours.
- Avoir complété les laboratoires précédents.
Objectifs 🎯
- Préparer 3 machines de types z440 pour créer un premier Proxmox
- Récupérer les bons disques de la bonne taille
- Planifier l'installation
- Procéder à l'Installation
Étapes de réalisation 🔢
Préparation des systèmes
La première étape consiste à consulter le tableau ci-dessous qui décrit le nombre de stockage que vous devriez avoir dans chacun des noeuds:
Pour rappel, la composition des équipes est disponible dans l'équipe Teams du cours
| Équipe | Configuration des disques |
|---|---|
| Alpha | Pour chacune des trois tours du cluster: -2 Disques de 480Go (ZFS) -1 carte SD (système) |
| Bravo | Pour chacune des trois tours du cluster: -2 Disques de 480Go (ZFS) -1 carte SD (système) |
| Charlie | Pour chacune des trois tours du cluster: -2 Disques de 480Go (ZFS) -1 carte SD (système) |
| Delta | Pour chacune des trois tours du cluster: -2 Disques de 512Go (ZFS) -1 carte SD (système) |
| Echo | Pour chacune des trois tours du cluster: -2 Disques de 2To (ZFS) -1 carte SD (système) |
Installation
Il vous faut maintenant procéder à l'installation de 3 systèmes Proxmox. Pensez donc à:
- Installer le système sur la carte SD, et rien d'autre (laissez les disques libres).
- Donnez des noms d'hôte et des adresses IP différentes. (utilisez les adresses appropriées)
- Créez les comptes PVE dans un seul système .
- Créez des comptes dans l'OS au besoin (sudo nécessite une installation)
- Désactivez le compte
Rootau moment approprié.
Création des pools et datasets ZFS
L'interface web de Proxmox permet de créer des pools ZFS sans problème. Néanmoins, celle-ci ne permet pas la création du pool en RAID0 (stripe). Nous utiliserons donc l'invite de commande pour créer notre pool ZFS.
Création du pool ZFS en RAID0:
zpool create tank /dev/sdb /dev/sdc # À ajuster selon vos propres disques

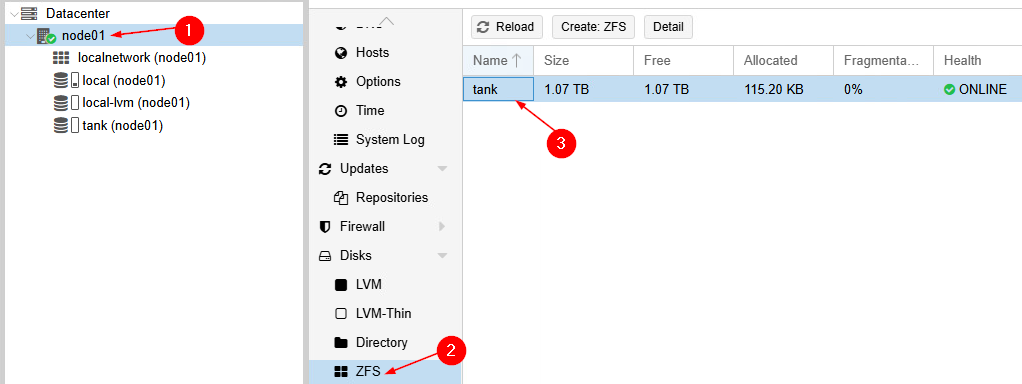

Une fois cette commandes complétée, vous devriez retrouver votre pool ZFS dans l'interface Web.
Création des datasets (répertoire) dans notre pool ZFS
zfs create tank/vmdisks # Stockage pour nos VMs et conteneurs
zfs create tank/isos # Stockage pour nos ISOs
zfs create tank/backups # Stockage pour nos sauvegardes
Attention! Les datasets doivent posséder des noms identiques et respecter la casse.
Ajout des stockages ZFS dans l'interface Proxmox:
pvesh create /storage --storage ISOs --type dir --path /tank/isos --content iso,vztmpl
pvesh create /storage --storage VMDisks --type zfspool --pool tank/vmdisks
pvesh create /storage --storage Backups --type dir --path /tank/backups --content backup
Si vous déposez vos fichiers ISOs directement dans votre dataset, Proxmox ne sera pas en mesure de les récupérer. Vous devez respecter l'architecture des dossiers:
- Pour les ISOs, vos fichiers doivent être contenu dans /template/iso. Donc dans notre cas: /tank/isos/template/iso/
- Pour les modèles de conteneurs, les fichiers doivent être dans /template/cache. Donc dans notre cas: /tank/isos/template/cache/
- Pour les sauvagardes, les fichiers doivent être dans /dump. Donc dans notre cas: /tank/backups/dump
Création du cluster Proxmox
Avant de créer le cluster Proxmox, assurez-vous d'avoir préalablement créé les stockages ZFS sur tous les serveurs. Choisissez, parmi vos stations de travail, laquelle sera le serveur maître. Il n'y a pas vraiment d'importance associé à ce titre, il en faut simplement un.

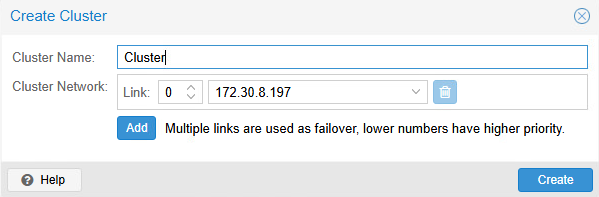

Dans l'interface web du serveur choisit, cliquez sur Datacenter, puis Cluster. Cliquez sur Create Cluster et baptisez votre nouveau groupe de serveurs:

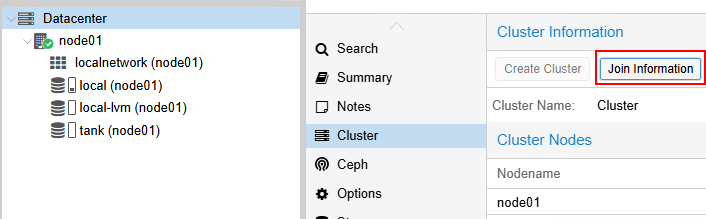

Une fois le cluster créé, il vous faudra copier les informations de jonction dans les deux autres serveurs pour rejoindre le groupe:
Dans les deux autres serveurs, également dans le sous-menu cluster, vous pourrez y coller vos informations pour joindre le cluster.

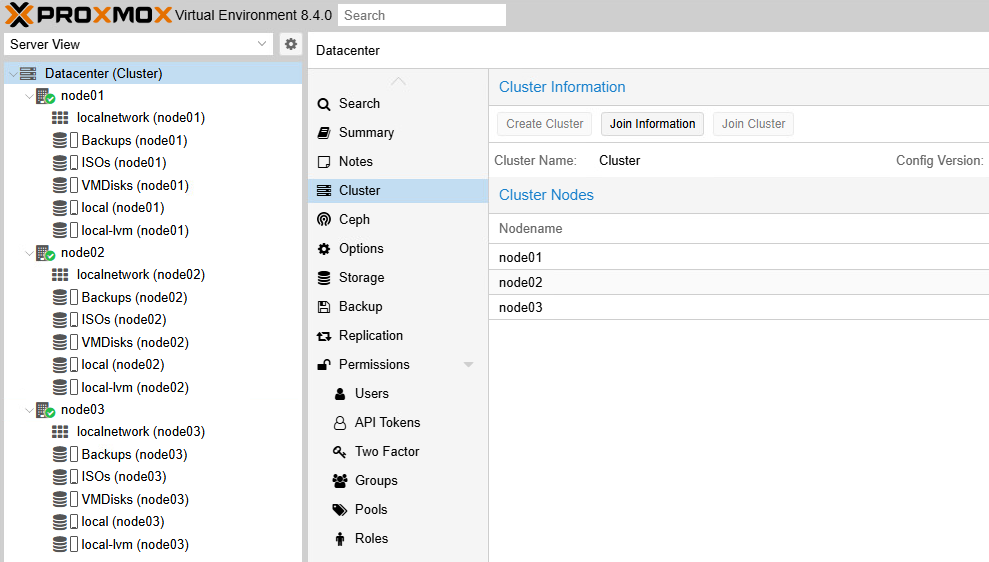

Une fois que les serveurs seront ajoutés. Vous devriez pouvoir accéder à n'importe quel serveur Proxmox depuis l'une des interfaces web.
